मध्यम प्रतिरोध मापन हेतु प्रतिस्थापन विधि का वर्णन कीजिए?

दोस्तों आज इस आर्टिकल में हम जानेंगे मध्यम प्रतिरोध मापन हेतु प्रतिस्थापन विधि के बारे में बहुत ही अच्छे तरीके से इन सब के बारे में जानकारी देने वाला हूं| तो चलिए शुरू करते हैं |

प्रतिस्थापन विधि –

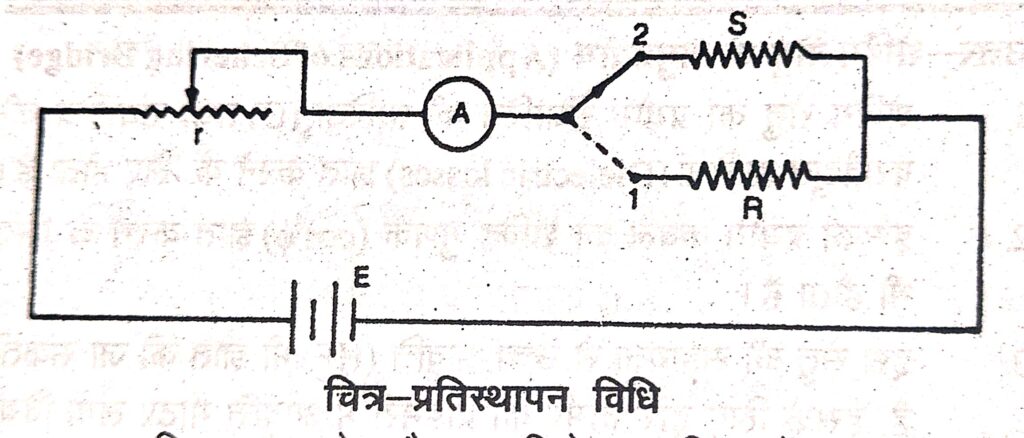

चित्र में प्रतिस्थापनविधि का परिपथ दर्शाया गया है जिसमें R अज्ञात प्रतिरोध है जबकि S एक मानक परिवर्ती प्रतिरोध है। A एक अमीटर है और एक regulating प्रतिरोध है। एक स्विच की सहायता से R तथा S को बारी-बारी से परिपथ में जोड़ा जाता है।

जब स्विच 1 पर होता है तब प्रतिरोध R परिपथ में जुड़ जाता है। Regulating प्रतिरोध r को तब तक समायोजित किया जाता है जब तक अमीटर संकेतक एक choosen scale mark पर व्यवस्थित हो जाए, अब स्विच 2 पर कर देते हैं तब मानक परिवर्ती प्रतिरोध S परिपथ में जुड़ जाता है। S का मान तब तक परिवर्तित किया जाता है जब तक समान विक्षेप (जैसा प्रतिरोध R को Circuit में लगाने पर) प्राप्त होता है।

S के dials की settings पढ़ लेते हैं। अज्ञात प्रतिरोध R का मान S के dials की settings के बराबर होता है। यह विधि मध्यम प्रतिरोध के मापन में काम आती है। यह अमीटर-वोल्टमीटर विधि से अधिक यथार्थ विधि है
